문항설정 과목 전기이론 전기기기 전기설비 챕터 난이도 하 중 상 빈출 하 중 상 문항유형 개념형 계산형 공식형 오답여부 오답 재풀이 정답 재풀이 조건문항 설정 적용 글자크기 100% 150% 200% 화면배치 계산기 계산기 × 0 CA ← % ÷ 7 8 9 × 4 5 6 − 1 2 3 + 0 . =
학습정보 전기기능사 > 직류 회로 > 회로망 해석 > 전지의 접속 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 기전력 $120\,[\mathrm{V}]$, 내부 저항($r$)이 $15\,[\Omega]$인 전원이 있다. 여기에 부하저항($R$)을 연결하여 얻을 수 있는 최대 전력 $[\mathrm{W}]$은?(단, 최대 전력 전달조건은 $r=R$ 이다.) 1 $100$ 2 $140$ 3 $200$ 4 $240$
해설 최대 전력 $P_{\max}=\dfrac{120^2}{4\times 15}=\dfrac{14{,}400}{60}=240\,[\mathrm{W}]$ 독끝 학습 Point 최대 전력 전달 공식$$P_{\max}=\dfrac{E^2}{4r}\,[\mathrm{W}]$$• $P_{\max}$: 최대 전력 $[\mathrm{W}]$• $E$: 기전력 $[\mathrm{V}]$• $r$: 내부 저항 $[\Omega]$ 정답 4
학습정보 전기기능사 > 정자계 > 전류에 의한 자기장 > 전류와 자기장의 발생 난이도 하 빈출도 중 정답률 35% 회독수 : X / X / O 체크 전류에 의한 자기장과 직접적으로 관련이 없는 것은? 1 줄의 법칙 2 플레밍의 왼손 법칙 3 비오-사바르의 법칙 4 앙페르의 오른나사의 법칙
해설 줄의 법칙은 전류가 흐를 때 도체에서 발생하는 열에 관한 법칙($H=I^2Rt$)이므로 자기장과는 직접적인 관련이 없다. 오답분석 ② 자기장 내에서 전류가 흐를 때 도선이 받는 힘(전자력)의 방향을 결정하는 법칙이다(전동기의 원리).③ 전류에 의해 임의의 지점에 발생하는 자기장의 세기를 구하는 법칙이다.④ 전류가 흐를 때 그 주위에 발생하는 자기장의 방향을 결정하는 법칙이다. 정답 1
학습정보 전기기능사 > 정전계 > 콘덴서 > 콘덴서의 직병렬 접속 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 $C_1=5\,[\mu\mathrm{F}]$, $C_2=10\,[\mu\mathrm{F}]$의 콘덴서를 직렬로 접속하고 직류 $30\,[\mathrm{V}]$를 가했을 때, $C_1$의 양단 전압 $[\mathrm{V}]$은? 1 $5$ 2 $10$ 3 $20$ 4 $30$
해설 $C_1$ 양단의 전압$V_1=30\times\dfrac{10}{5+10}=30\times\dfrac{10}{15}=20\,[\mathrm{V}]$ 독끝 학습 Point 정전용량의 전압 분배 법칙$$V_1=V\times\dfrac{C_2}{C_1+C_2}\,[\mathrm{V}]$$• $V_1$: $C_1$의 양단 전압 $[\mathrm{V}]$• $V$: 전체 전압 $[\mathrm{V}]$• $C_1$, $C_2$: 정전용량 $[\mathrm{F}]$ 정답 3
학습정보 전기기능사 > 기본 회로와 임피던스 > R-L-C 직렬 회로와 역률 > R-L-C 직렬 회로의 해석 난이도 상 빈출도 상 정답률 35% 회독수 : X / X / O 체크 $R=4\,[\Omega]$, $X_L=15\,[\Omega]$, $X_C=12\,[\Omega]$의 $RLC$ 직렬 회로에서 $100\,[\mathrm{V}]$의 교류 전압을 가할 때 전류와 전압의 위상차는 약 얼마인가? 1 $0°$ 2 $37°$ 3 $53°$ 4 $90°$
해설 임피던스 $Z=4+j(15-12)=4+j3\,[\Omega]$위상각은 $\theta=\tan^{-1}\dfrac{3}{4}\approx 36.87°$ 독끝 학습 Point $RLC$ 직렬회로의 임피던스 표현(복소수)$$Z=R+j(X_L-X_C)\,[\Omega]$$• $Z$: 임피던스 $[\Omega]$• $R$: 저항 $[\Omega]$• $X_L$: 유도성 리액턴스 $[\Omega]$• $X_C$: 용량성 리액턴스 $[\Omega]$ 정답 2
학습정보 전기기능사 > 전자력과 전자유도 > 전자유도 > 전자유도의 법칙 난이도 중 빈출도 중 정답률 35% 회독수 : X / X / O 체크 자속밀도 $B\,[\mathrm{Wb/m^2}]$인 균등한 자계 내에 길이 $l\,[\mathrm{m}]$의 도선을 자계에 수직인 방향으로 운동시킬 때 도선에 $e\,[\mathrm{V}]$의 기전력이 발생한다면 이 도선의 속도 $[\mathrm{m/s}]$는? 1 $Ble\sin\theta$ 2 $Ble\cos\theta$ 3 $\dfrac{Bl\sin\theta}{e}$ 4 $\dfrac{e}{Bl\sin\theta}$
해설 도선의 속도($v$)를 구하기 위해 유도 기전력 공식을 $v$에 대해 정리한다.$e=Blv\sin\theta\,[\mathrm{V}] \;\rightarrow\; v=\dfrac{e}{Bl\sin\theta}\,[\mathrm{m/s}]$ 독끝 학습 Point 유도 기전력$$e=Blv\sin\theta\,[\mathrm{V}]$$• $e$: 유도기전력 $[\mathrm{V}]$• $B$: 자속밀도 $[\mathrm{Wb/m^2}]$• $l$: 길이 $[\mathrm{m}]$• $v$: 속도 $[\mathrm{m/s}]$ 정답 4
학습정보 전기기능사 > 전류의 열작용과 화학작용 > 전류의 화학작용 > 전지의 종류 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 묽은 황산($\mathrm{H_2SO_4}$) 용액에 구리($\mathrm{Cu}$)와 아연($\mathrm{Zn}$)판을 넣으면 전지가 된다. 이때 양극(+)에 대한 설명으로 옳은 것은? 1 구리판이며 수소 기체가 발생한다. 2 구리판이며 산소 기체가 발생한다. 3 아연판이며 산소 기체가 발생한다. 4 아연판이며 수소 기체가 발생한다.
해설 이온화 경향이 작은 구리($\mathrm{Cu}$)가 양극(+)이 되며, 수소 이온이 전자를 받아 수소 기체가 발생한다. 독끝 학습 Point 볼타 전지의 화학반응• 양극($\mathrm{Cu}$): $2\mathrm{H}^+ + 2e^- \rightarrow \mathrm{H_2}\uparrow$ (환원 반응)• 음극($\mathrm{Zn}$): $\mathrm{Zn} \rightarrow \mathrm{Zn}^{2+}+2e^-$ (산화 반응) 정답 1
학습정보 전기기능사 > 정자계 > 자성체와 자기회로 > 자기회로 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 자기저항의 단위는? 1 $[\mathrm{AT/m}]$ 2 $[\mathrm{Wb/AT}]$ 3 $[\mathrm{AT/Wb}]$ 4 $[\Omega/\mathrm{AT}]$
학습정보 전기기능사 > 직류 회로 > 전기의 본질 > 원자와 전자 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 다음 중 가장 무거운 것은? 1 양성자의 질량과 중성자의 질량의 합 2 양성자의 질량과 전자의 질량의 합 3 원자핵의 질량과 전자의 질량의 합 4 중성자의 질량과 전자의 질량의 합
해설 원자는 원자핵(양성자 + 중성자)과 그 주위를 도는 전자로 구성되므로, 전체 입자를 포함한 원자 형태가 가장 무겁다. 따라서 원자핵의 질량과 전자의 질량의 합이 가장 무겁다. 독끝 학습 Point 입자의 질량과 전하량$\textbf{입자}$$\textbf{기호}$$\textbf{전하량(극성)}$$\textbf{질량}\,[\mathrm{kg}]$$\text{양성자}$$p$$+1.602\times10^{-19}\,[\mathrm{C}]$$1.672\times10^{-27}$$\text{중성자}$$n$$0\ (\text{중성})$$1.675\times10^{-27}$$\text{전자}$$e$$-1.602\times10^{-19}\,[\mathrm{C}]$$9.109\times10^{-31}$• 질량 크기: 중성자 > 양성자 ≫ 전자 정답 3
학습정보 전기기능사 > 정현파 교류의 표시와 복소수 > 정현파 교류의 발생 > 각주파수와 각속도 난이도 하 빈출도 중 정답률 35% 회독수 : X / X / O 체크 각속도 $\omega=300\,[\mathrm{rad/sec}]$인 사인파 교류의 주파수 $[\mathrm{Hz}]$는 얼마인가? 1 $\dfrac{70}{\pi}$ 2 $\dfrac{150}{\pi}$ 3 $\dfrac{180}{\pi}$ 4 $\dfrac{360}{\pi}$
해설 $\omega = 2\pi f$ 에서 $f = \frac{\omega}{2\pi}\,[\mathrm{Hz}]$ 이다.따라서 주파수는 다음과 같다.$$f = \frac{300}{2\pi} = \frac{150}{\pi}\,[\mathrm{Hz}]$$ 정답 2
학습정보 전기기능사 > 비정현파 > 여러 가지 파형의 성질 > 파형률과 파고율의 정의 난이도 하 빈출도 하 정답률 35% 회독수 : X / X / O 체크 다음 중 파형률을 나타내는 것은? 1 실횻값/평균값 2 최댓값/실횻값 3 평균값/실횻값 4 실횻값/최댓값
해설 파고율과 파형률 공식$$\text{파고율}=\dfrac{\text{최댓값}}{\text{실횻값}},\quad \text{파형률}=\dfrac{\text{실횻값}}{\text{평균값}}$$ 정답 1
학습정보 전기기능사 > 전자력과 전자유도 > 전자유도 > 유도 기전력의 방향 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 플레밍의 오른손 법칙에서 셋째 손가락의 방향은? 1 운동 방향 2 자속밀도의 방향 3 유도기전력의 방향 4 자력선의 방향

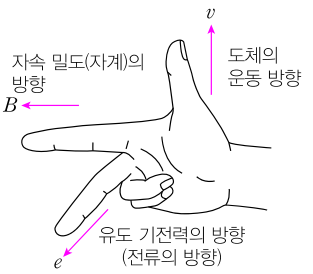

해설 플레밍의 오른손 법칙(발전기 원리)에서 각 손가락의 의미는 다음과 같다.• 엄지: 도체의 운동 방향($v$)• 검지: 자속 밀도의 방향($B$)• 중지(셋째 손가락): 유도기전력의 방향($e$) 정답 3
학습정보 전기기능사 > 전류의 열작용과 화학작용 > 전류의 화학작용 > 열전효과 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 두 개의 서로 다른 금속의 접속점에 온도차를 주면 열기전력이 생기는 현상은? 1 홀 효과 2 줄 효과 3 압전기 효과 4 제벡 효과
해설 제벡 효과는 서로 다른 두 금속의 접합부에 온도 차를 주었을 때 기전력(전류)이 발생하는 현상이다. 열기전력의 크기와 방향은 두 금속 점의 온도차에 따라서 정해지며, 이를 이용하여 온도 측정용 열전쌍에 응용된다. 정답 4
학습정보 전기기능사 > 교류 전력 및 3상 시스템 > 대칭 3상 교류와 결선 및 전력 > V결선 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 $100\,[\mathrm{kVA}]$ 단상 변압기 2대를 V 결선하여 3상 전력을 공급할 때의 출력은? 1 $17.3\,[\mathrm{kVA}]$ 2 $86.6\,[\mathrm{kVA}]$ 3 $173.2\,[\mathrm{kVA}]$ 4 $346.8\,[\mathrm{kVA}]$
해설 출력 $P_v=100\times\sqrt{3}\approx 173.2\,[\mathrm{kVA}]$ 독끝 학습 Point V 결선의 출력$$P_v=\sqrt{3}\times P_1\,[\mathrm{kVA}]$$• $P_v$: V 결선 시 3상 출력 $[\mathrm{kVA}]$• $P_1$: 단상 변압기 1대의 용량 $[\mathrm{kVA}]$ 정답 3
학습정보 전기기능사 > 정현파 교류의 표시와 복소수 > 교류의 표시값 > 평균값 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 어떤 정현파 교류의 최댓값이 $V_m=220\,[\mathrm{V}]$이면 평균값 $V_{av}$는? 1 약 $120.4\,[\mathrm{V}]$ 2 약 $125.4\,[\mathrm{V}]$ 3 약 $127.3\,[\mathrm{V}]$ 4 약 $140.1\,[\mathrm{V}]$
해설 정현파의 평균값 $V_{av}=\dfrac{2}{\pi}\times 220\approx 140.06\,[\mathrm{V}]$ 독끝 학습 Point 정현파의 평균값$$V_{av}=\dfrac{2}{\pi}V_m\approx 0.637\,V_m\,[\mathrm{V}]$$• $V_{av}$: 전압의 평균값 $[\mathrm{V}]$• $V_m$: 전압의 최댓값 $[\mathrm{V}]$ 정답 4
학습정보 전기기능사 > 정전계 > 콘덴서 > 정전에너지 난이도 중 빈출도 중 정답률 35% 회독수 : X / X / O 체크 어떤 콘덴서에 전압 $20\,[\mathrm{V}]$를 가할 때 전하 $800\,[\mu\mathrm{C}]$이 축적되었다면 이때 축적되는 에너지는? 1 $0.008\,[\mathrm{J}]$ 2 $0.16\,[\mathrm{J}]$ 3 $0.8\,[\mathrm{J}]$ 4 $160\,[\mathrm{J}]$
해설 에너지 $W=\dfrac{1}{2}\times 800\times 10^{-6}\times 20=8{,}000\times 10^{-6}$$=8\times 10^{-3}=0.008\,[\mathrm{J}]$ 독끝 학습 Point 정전 에너지$$W=\dfrac{1}{2}QV=\dfrac{1}{2}CV^2=\dfrac{Q^2}{2C}$$• $W$: 정전 에너지 $[\mathrm{J}]$• $Q$: 전하량 $[\mathrm{C}]$• $V$: 전압 $[\mathrm{V}]$ 정답 1
학습정보 전기기능사 > 정전계 > 정전계 > 도체의 성질 난이도 중 빈출도 하 정답률 35% 회독수 : X / X / O 체크 표면 전하밀도 $\sigma\,[\mathrm{C/m^2}]$로 대전된 도체 내부의 전속밀도는 몇 $[\mathrm{C/m^2}]$인가? 1 $\varepsilon_0$ 2 $0$ 3 $\sigma$ 4 $\dfrac{E}{\varepsilon_0}$

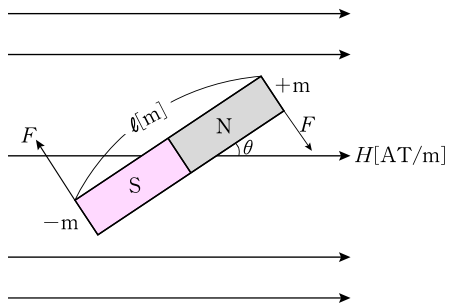

학습정보 전기기능사 > 정자계 > 자석에 의한 자기장 > 자기 모멘트와 회전력(토크) 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 자극의 세기 $4\,[\mathrm{Wb}]$, 자축의 길이 $10\,[\mathrm{cm}]$의 막대자석이 $100\,[\mathrm{AT/m}]$의 평등자장 내에서 $20\,[\mathrm{N\cdot m}]$의 회전력을 받았다면 이때 막대자석과 자장이 이루는 각도는? 1 $0°$ 2 $30°$ 3 $60°$ 4 $90°$
해설 회전력 공식을 $\sin\theta$에 대해 정리하여 계산한다.$\sin\theta=\dfrac{\tau}{mlH}=\dfrac{20}{4\times(10\times 10^{-2})\times 100}=\dfrac{20}{40}=\dfrac{1}{2}$$\theta=\sin^{-1}\left(\dfrac{1}{2}\right)$이므로 $\theta=30°$이다. 독끝 학습 Point 회전력(토크) 공식$$\tau=mlH\sin\theta\,[\mathrm{N\cdot m}]$$• $m$: 자극의 세기 $[\mathrm{Wb}]$• $l$: 자석의 길이 $[\mathrm{m}]$• $H$: 자기장의 세기 $[\mathrm{AT/m}]$• $\theta$: 자석과 자기장이 이루는 각도 정답 2
학습정보 전기기능사 > 정류기 > 반도체 소자 > 다이오드 (Diode) 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 PN 접합 다이오드의 대표적 응용 작용은? 1 증폭 작용 2 발진 작용 3 정류 작용 4 변조 작용
해설 PN 접합 다이오드는 순방향 전압 시 도통되고, 역방향 전압 시 차단되는 특성이 있다. 이를 이용하여 교류를 직류로 변환하는 정류 작용을 한다.※ [전기이론]에서 출제되었으나 내용상 [전기기기]에 더 적합합니다. 정답 3
학습정보 전기기능사 > 교류 전력 및 3상 시스템 > 대칭 3상 교류와 결선 및 전력 > 대칭 3상 교류의 발생과 성질 난이도 하 빈출도 하 정답률 35% 회독수 : X / X / O 체크 대칭 3상 교류를 올바르게 설명한 것은? 1 3상의 크기 및 주파수가 같고 상차가 $60°$의 간격을 가진 교류 2 3상의 크기 및 주파수가 각각 다르고 상차가 $60°$의 간격을 가진 교류 3 동시에 존재하는 3상의 크기 및 주파수가 같고 상차가 $120°$의 간격을 가진 교류 4 동시에 존재하는 3상의 크기 및 주파수가 같고 상차가 $90°$의 간격을 가진 교류
학습정보 전기기능사 > 기본 회로와 임피던스 > R-L-C 직렬 회로와 역률 > R-L-C 직렬 회로의 해석 난이도 중 빈출도 중 정답률 35% 회독수 : X / X / O 체크 $R=4\,[\Omega]$, $X=3\,[\Omega]$인 $RLC$ 직렬 회로에 $5\,[\mathrm{A}]$의 전류가 흘렀다면 이때의 전압은? 1 $15\,[\mathrm{V}]$ 2 $20\,[\mathrm{V}]$ 3 $25\,[\mathrm{V}]$ 4 $125\,[\mathrm{V}]$
해설 임피던스의 크기 $|Z|=\sqrt{4^2+3^2}=5\,[\Omega]$전압 $V=IZ=5\times 5=25\,[\mathrm{V}]$ 독끝 학습 Point 직렬 회로의 임피던스(크기)$$|Z|=\sqrt{R^2+X^2}\,[\Omega]$$• $Z$: 임피던스 $[\Omega]$• $R$: 저항 $[\Omega]$• $X$: 리액턴스 $[\Omega]$ 정답 3
학습정보 전기기능사 > 동기기 > 동기전동기 > 동기조상기 난이도 하 빈출도 중 정답률 35% 회독수 : X / X / O 체크 동기 전동기를 송전선의 전압 조정 및 역률 개선에 사용한 것을 무엇이라 하는가? 1 댐퍼 2 동기이탈 3 제동 권선 4 동기 조상기
해설 동기 전동기는 여자 전류를 조절하여 역률을 자유롭게 조정할 수 있으며, 이를 이용하여 전압 조정 및 역률 개선에 사용하는 것을 동기 조상기라고 한다. 오답분석 ① 난조를 방지하고 기동 토크를 발생시키기 위해 자극 표면에 설치하는 권선이다.② 부하가 과도하게 증가하여 전동기가 동기 속도를 유지하지 못하고 정지해버리는 고장 현상을 말한다.③ 댐퍼와 같은 말이며, 주로 난조 방지 목적으로 사용된다. 정답 4
학습정보 전기기능사 > 동기기 > 동기발전기의 기초 > 전기자 권선법 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 3상 동기 발전기의 상간 접속을 Y결선으로 하는 이유 중 틀린 것은? 1 중성점을 이용할 수 있다. 2 선간전압이 상전압의 $\sqrt{3}$ 배가 된다. 3 선간전압에 제3고조파가 나타나지 않는다. 4 같은 선간전압의 결선에 비하여 절연이 어렵다.
해설 Y결선은 상전압($V_p$)이 선간 전압($V_l$)의 $\dfrac{1}{\sqrt{3}}$ 배이다. 즉, 상전압이 낮아지므로 코일의 절연을 낮게 할 수 있어 절연 비용이 절감된다. 오답분석 ① Y결선의 가장 큰 장점으로, 중성점 접지를 통해 이상 전압을 방지할 수 있다.② 같은 상전압으로 더 높은 선간전압(송전 전압)을 얻을 수 있어 유리하다.③ 각 상의 제3고조파는 위상이 같아 선간전압 계산 시 서로 상쇄되어 나타나지 않는다. 정답 4
학습정보 전기기능사 > 동기기 > 동기발전기의 기초 > 손실 난이도 중 빈출도 하 정답률 35% 회독수 : X / X / O 체크 동기기의 손실에서 고정손에 해당되는 것은? 1 계자 철심의 철손 2 브러시의 전기손 3 계자 권선의 저항손 4 전기자 권선의 저항손
해설 계자 철심의 철손은 전압과 주파수가 일정하면 부하와 관계없이 항상 일정하게 발생하는 고정손(무부하손)이다. 독끝 학습 Point 손실의 종류$\textbf{구분}$$\textbf{종류}$$\textbf{세부 항목}$$\textbf{특징}$$\text{고정손(무부하손)}$$\text{철손}(P_i)$$\text{히스테리시스손, 와류손}$$\text{부하 무관, 일정}$$\text{기계손}$$\text{마찰손, 풍손}$$\text{회전 시 항상 발생}$$\text{가변손(부하손)}$$\text{동손}(P_c)$$\text{저항손}(I^2R)$$\text{부하 전류}(I)\text{ 제곱에 비례}$$\text{표유부하손}$$\text{누설 자속 손실}$$\text{부하에 따라 변함}$ 정답 1
학습정보 전기기능사 > 동기기 > 동기전동기 > 위상특성곡선 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 동기 조상기의 계자를 부족여자로 하여 운전하면? 1 콘덴서로 작용 2 뒤진 역률 보상 3 리액터로 작용 4 저항손의 보상

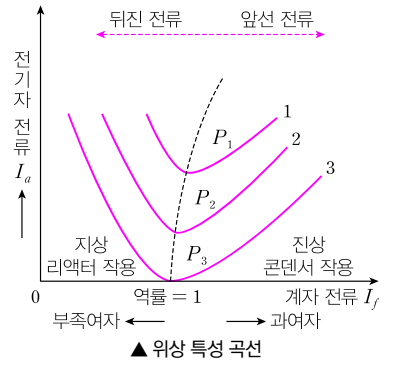

해설 동기 조상기의 계자 전류를 줄여서 부족여자 상태로 운전하면, 회로에 지상 전류가 흘러 리액터($L$)로 작용하여 전압 상승을 억제(페란티 현상 방지)하는 역할을 한다. 독끝 학습 Point 위상 특성 곡선• 과여자 운전: 계자 전류를 크게 함 → 진상 전류(앞선 전류) → 콘덴서($C$) 작용• 부족여자 운전: 계자 전류를 작게 함 → 지상 전류(뒤진 전류) → 리액터($L$) 작용 정답 3
학습정보 전기기능사 > 동기기 > 동기발전기의 기초 > 전기자 반작용 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 3상 교류 발전기의 기전력에 대하여 $\dfrac{\pi}{2}\,[\mathrm{rad}]$ 뒤진 전기자 전류가 흐르면 전기자 반작용은? 1 횡축 반작용으로 기전력을 증가시킨다. 2 증자 작용을 하여 기전력을 증가시킨다. 3 감자 작용을 하여 기전력을 감소시킨다. 4 교차 자화작용으로 기전력을 감소시킨다.
해설 동기 발전기의 전기자 반작용은 부하 전류의 위상(역률)에 따라 다음과 같이 구분된다.$\textbf{전류 위상}$$\textbf{부하 성분}$$\textbf{작용 명칭}$$\textbf{현상}$$\text{동상}$$\text{저항}(R)$$\text{교차 자화 작용}$$\text{주자속 찌그러짐}$$\text{지상}$$\text{유도성}(L)$$\text{감자 작용}$$\text{주자속 감소(기전력 감소)}$$\text{진상}$$\text{용량성}(C)$$\text{증자 작용}$$\text{주자속 증가(기전력 증가)}$문제에서는 $90°$ 늦은 전류(지상)가 흐르므로 감자 작용을 하여 기전력을 감소시킨다. 정답 3
학습정보 전기기능사 > 직류기 > 손실 및 효율 > 직류기의 손실 난이도 중 빈출도 중 정답률 35% 회독수 : X / X / O 체크 전기기기의 철심 재료로 규소 강판을 많이 사용하는 이유로 가장 적당한 것은? 1 와류손을 줄이기 위해 2 구리손을 줄이기 위해 3 맴돌이 전류를 없애기 위해 4 히스테리시스손을 줄이기 위해

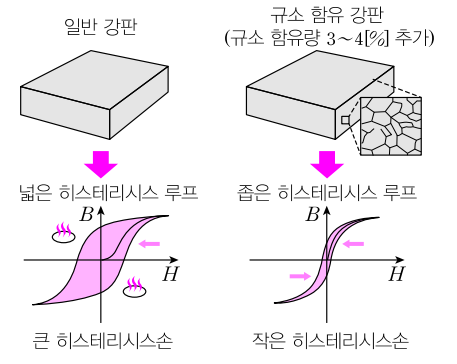

해설 철심 재료로 규소 강판을 사용하는 가장 주된 이유는 히스테리시스손을 줄이기 위해서이다. 오답분석 ①, ③ 와류손(맴돌이 전류)을 줄이는 방법은 철심을 얇게 썰어서 사용하는 '성층'이다. 규소 첨가와는 구별해야 한다.② 구리손은 권선(코일)의 저항에 의해 발생하는 손실로 철심 재료와는 무관하다. 정답 4
학습정보 전기기능사 > 직류기 > 원리와 구조 > 권선법 난이도 하 빈출도 하 정답률 35% 회독수 : X / X / O 체크 직류기의 파권에서 극수에 관계없이 병렬회로수 $a$는 얼마인가? 1 $1$ 2 $2$ 3 $4$ 4 $6$
해설 직류기의 권선법이 파권인 경우 병렬 회로수 $a$는 극수에 관계없이 항상 $2$이다. 오답분석 ① 병렬 회로수가 $1$인 경우는 없다.③, ④ 중권이라면 극수에 따라 $4$ 또는 $6$이 될 수 있지만, 파권은 무조건 $2$이다. 독끝 학습 Point 중권과 파권의 비교$\textbf{구분}$$\textbf{중권}$$\textbf{파권}$$\text{병렬 회로수}(a)$$P\,\text{(극수와 같음)}$$2$$\text{브러시 수}$$P\,\text{(극수와 같음)}$$2$$\text{용도}$$\text{대전류, 저압}$$\text{소전류, 고압}$$\text{균압환}$$\text{필요함}$$\text{불필요}$ 정답 2
학습정보 전기기능사 > 직류기 > 운전 및 보수 > 직류기 보수 및 점검 난이도 중 빈출도 하 정답률 35% 회독수 : X / X / O 체크 직류 전동기의 최저 절연 저항값 $[\mathrm{M}\Omega]$은? 1 정격 전압$[\mathrm{V}]\,/\,(1{,}000+$정격 출력$[\mathrm{kW}])$ 2 정격 출력$[\mathrm{kW}]\,/\,(1{,}000+$정격 입력$[\mathrm{kW}])$ 3 정격 입력$[\mathrm{kW}]\,/\,(1{,}000+$정격 출력$[\mathrm{kW}])$ 4 정격 전압$[\mathrm{V}]\,/\,(1{,}000+$정격 입력$[\mathrm{kW}])$
해설 직류기의 절연 저항값은 정격 전압을 $(1{,}000+$정격 출력$[\mathrm{kW}])$으로 나눈 값 이상이어야 한다. 독끝 학습 Point 직류 전동기의 절연 저항값$$\text{절연저항}\,[\mathrm{M}\Omega]=\dfrac{\text{정격 전압}\,[\mathrm{V}]}{1{,}000+\text{정격 출력}\,[\mathrm{kW}]}$$ 정답 1
학습정보 전기기능사 > 정류기 > 반도체 소자 > 반도체 소자 (SCR·GTO·SCS·LASCR·DIAC·TRIAC 등) 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 3단자 사이리스터가 아닌 것은? 1 SCS 2 SCR 3 TRIAC 4 GTO
해설 SCS는 단자가 $4$개인 사이리스터이다. 나머지 보기는 모두 단자가 $3$개인 소자이다. 독끝 학습 Point 단자 수에 따른 사이리스터 분류$\textbf{구분}$$\textbf{2단자}$$\textbf{3단자}$$\textbf{4단자}$$\text{단방향성}$$\text{다이오드(Diode)}$$\text{SCR, GTO, LASCR}$$\text{SCS}$$\text{양방향성}$$\text{DIAC, SSS}$$\text{TRIAC}$$\text{-}$ 정답 1
학습정보 전기기능사 > 직류기 > 직류 전동기 (DC Motor) > 전동기의 종류별 특성 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 직류 직권 전동기의 특징에 대한 설명으로 틀린 것은? 1 부하 전류가 증가하면 속도가 크게 감소된다. 2 기동 토크가 작다. 3 무부하 운전이나 벨트를 연결한 운전은 위험하다. 4 계자 권선과 전기자 권선이 직렬로 접속되어 있다.
해설 직류 직권 전동기는 기동 시 대전류가 흘러 토크가 전류의 제곱에 비례하여 발생하므로 기동 토크가 매우 크다는 장점이 있다. 따라서 “기동 토크가 작다”는 설명은 틀린 내용이다. 오답분석 ① 부하 전류가 증가하면 자속이 증가하여 속도는 감소한다.③ 무부하 운전 시 위험 속도에 도달하므로 벨트 운전을 금지한다.④ 계자 권선과 전기자 권선이 직렬로 연결된 구조이다. 독끝 학습 Point 직권 전동기• 토크 특성: 토크($T$)는 전류($I$)의 제곱에 비례한다($T\propto I^2$).• 결과: 기동 토크가 매우 크다.• 주의사항: 무부하 운전 금지(속도가 무한대로 상승하여 위험). 정답 2
학습정보 전기기능사 > 유도기 > 3상 유도기 > 원리 및 특징 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 3상 유도 전동기의 회전 방향을 바꾸려면? 1 전원의 극수를 바꾼다. 2 전원의 주파수를 바꾼다. 3 3상 전원 3선 중 두 선의 접속을 바꾼다. 4 기동 보상기를 이용한다.
해설 3상 유도 전동기를 반대 방향으로 회전시키려면, 전동기로 들어가는 3가닥의 전선 중 아무거나 2개를 골라 서로 자리를 바꿔 연결하면 된다. 오답분석 ① 회전 속도를 제어하는 방법이다.② 회전 속도를 제어하는 방법이다(인버터 등).④ 감전압 기동법 중 하나이다. 정답 3
학습정보 전기기능사 > 유도기 > 특수 유도 전동기 > 단상 유도전동기 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 다음 단상 유도 전동기 중 기동 토크가 큰 것부터 옳게 나열한 것은?㉠ 반발 기동형㉡ 콘덴서 기동형㉢ 분상 기동형㉣ 셰이딩 코일형 1 ㉠ > ㉡ > ㉢ > ㉣ 2 ㉠ > ㉣ > ㉡ > ㉢ 3 ㉠ > ㉢ > ㉡ > ㉣ 4 ㉠ > ㉡ > ㉣ > ㉢
학습정보 전기기능사 > 유도기 > 기동법과 제어법 > 속도 제어법 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 유도 전동기의 제동법이 아닌 것은? 1 3상 제동 2 발전 제동 3 회생 제동 4 역상 제동
해설 3상 제동이라는 용어는 일반적으로 사용되는 유도전동기의 제동법 분류에 포함되지 않는다. 오답분석 ② 발전 제동: 전동기를 전원과 분리한 후 발전기로 작동시켜 발생한 전기 에너지를 저항기에서 열로 소비하여 제동력을 얻는 방식이다.③ 회생 제동: 운동 에너지를 전기 에너지로 변환하고 이를 전원에 환원시켜 전력을 회생시킴과 동시에 제동하는 방법이다.④ 역상 제동: 전원 3선 중 2선의 접속을 바꿔 역토크를 발생시키는 급제동 방식이다. 정답 1
학습정보 전기기능사 > 변압기 > 변압기의 보호 및 절연 > 보호계전기 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 변압기, 동기기 등의 층간 단락 등 내부 고장 보호에 사용되는 계전기는? 1 차동 계전기 2 접지 계전기 3 과전압 계전기 4 역상 계전기
해설 발전기나 변압기 내부 권선의 층간 단락이나 지락 사고 시, 입력 전류와 출력 전류 사이에 차이가 발생한다. 이 차이를 검출하여 동작하는 차동 계전기가 가장 적합하다. 오답분석 ② 기기나 선로의 지락 사고(전류가 대지로 누설되는 사고)를 검출하기 위한 계전기이다. 층간 단락(권선끼리의 합선)과는 고장의 성격이 다르다.③ 정격 전압 이상의 과도한 전압이 걸렸을 때 기기를 보호하기 위해 동작한다. 내부 고장 시에는 보통 과전류가 문제되므로 전압을 감시하는 OVR은 주 보호 장치가 아니다.④ 3상 전원 중 한 상이 끊어지거나(결상), 상회전 순서가 바뀔 때(역상) 발생하는 불평형 전류를 검출한다. 발전기 부하 불평형 보호나 전동기의 역회전 방지용으로 사용된다. 정답 1

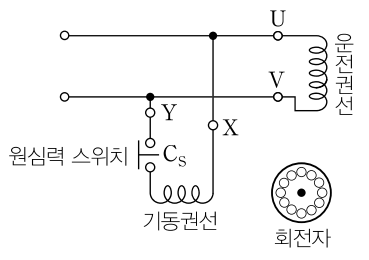

학습정보 전기기능사 > 유도기 > 특수 유도 전동기 > 단상 유도전동기 난이도 상 빈출도 상 정답률 35% 회독수 : X / X / O 체크 그림과 같은 분상 기동형 단상 유도 전동기를 역회전시키기 위한 방법이 아닌 것은? 1 원심력 스위치를 개로 또는 폐로 한다. 2 기동권선이나 운전권선의 어느 한 권선의 단자접속을 반대로 한다. 3 기동권선의 단자접속을 반대로 한다. 4 운전권선의 단자접속을 반대로 한다.
해설 원심력 스위치는 전동기가 정격 속도의 $75\sim80\,[\%]$에 도달했을 때 기동권선을 회로에서 분리하는 역할만 수행하며, 회전 방향 변경과는 무관하다. 오답분석 ② 두 권선 중 하나만 선택하여 극성을 바꾸면 회전 자계의 방향이 바뀌어 역회전시키는 올바른 방법이다.③ 기동권선(보조권선)의 접속을 바꾸어 역회전을 시키는 방법 중 하나이다.④ 운전권선(주권선)의 접속을 바꾸어 역회전을 시키는 방법 중 하나이다. 독끝 학습 Point 전동기의 역회전 방법$\textbf{전동기의 종류}$$\textbf{역회전 방법}$$\text{분상 기동형}$$\text{주권선 또는 보조권선의 단자접속을 반대로 함}$$\text{3상 유도 전동기}$$\text{3선 중 임의의 2선의 접속을 서로 바꿈}$$\text{반발 기동형}$$\text{브러시의 위치를 이동시킴}$$\text{셰이딩 코일형}$$\text{구조적으로 역회전이 불가능함}$ 정답 1
학습정보 전기기능사 > 변압기 > 변압기 결선과 운전 > 3상 결선 방식 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 다음 그림은 단상 변압기 결선도이다. 1,2차는 각각 어떤 결선인가? 1 $Y-Y$ 결선 2 $\triangle-Y$ 결선 3 $\triangle-\triangle$ 결선 4 $Y-\triangle$ 결선

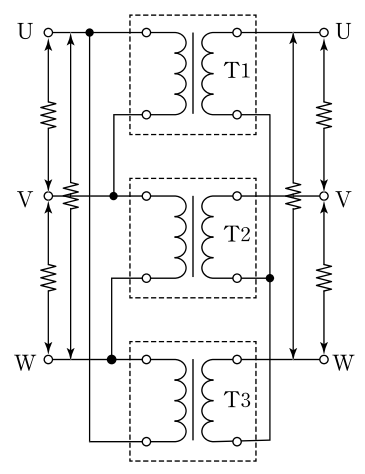

해설 • 1차 측 결선(왼쪽): 세 개의 권선이 고리 모양으로 연결된 델타($\triangle$) 결선 구조이다.• 2차 측 결선(오른쪽): 세 권선의 한쪽 끝이 공통점으로 묶여 중성점을 형성하는 와이($Y$) 결선 구조이다.따라서 1, 2차는 각각 $\triangle-Y$ 결선이며, 정답은 ②번이다. 정답 2
학습정보 전기기능사 > 유도기 > 기동법과 제어법 > 속도 제어법 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 반도체 사이리스터에 의한 전동기의 속도 제어 중 주파수 제어는? 1 초퍼 제어 2 인버터 제어 3 컨버터 제어 4 브리지 정류 제어
해설 인버터(VVVF)는 직류를 가변 전압, 가변 주파수의 교류로 변환하는 장치이다. 유도 전동기 속도 공식 $N=\dfrac{120f}{P}(1-s)$에서 주파수($f$)를 변화시켜 속도를 제어하므로 주파수 제어법이다. 오답분석 ① 초퍼 제어법: 직류 전동기의 전압 제어에 사용되는 방식이다(DC-DC 컨버터).③ 컨버터 제어법: 교류(AC)를 직류(DC)로 바꾸는 장치로, 전압 제어법으로 사용된다.④ 브리지 정류 제어: 교류(AC)를 직류(DC)로 정류하는 장치이고, 단순히 정류만으로는 속도를 조절하는 기능은 없다. 정답 2
학습정보 전기기능사 > 정류기 > 정류 회로 > 제어 정류회로 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 3상 제어 정류 회로에서 점호각의 최댓값은? 1 $30°$ 2 $150°$ 3 $180°$ 4 $210°$
해설 3상 제어 정류 회로의 최대 점호각은 파형이 서로 교차하는 자연 점호 지점($30°$)부터 전압이 0이 되어 도통이 불가능해지는 한계 지점($180°$)까지의 제어가 가능하다. 즉, 점호각의 최댓값은 $180°-30°=150°$이다. 정답 2
학습정보 전기기능사 > 유도기 > 3상 유도기 > 슬립 (Slip) 난이도 상 빈출도 상 정답률 35% 회독수 : X / X / O 체크 주파수 $60\,[\mathrm{Hz}]$의 회로에 접속되어 슬립 $3\,[\%]$, 회전수 $1{,}164\,[\mathrm{rpm}]$으로 회전하고 있는 유도 전동기의 극수는? 1 5극 2 6극 3 7극 4 10극
해설 동기속도($N_s$)를 구하기 위해 회전 속도 공식을 $N_s$에 대해 정리한다.$$N_s=\dfrac{N}{(1-s)}=\dfrac{1{,}164}{1-0.03}=\dfrac{1{,}164}{0.97}=1{,}200\,[\mathrm{rpm}]$$극수를 구하기 위해 동기 속도 공식을 $P$에 대해 정리한다.$$P=\dfrac{120f}{N_s}=\dfrac{120\times 60}{1{,}200}=\dfrac{7{,}200}{1{,}200}=6\,극$$ 독끝 학습 Point 동기속도($N_s$)와 회전속도($N$)$$N_s=\dfrac{120f}{P}\,[\mathrm{rpm}],\ N=N_s(1-s)\,[\mathrm{rpm}]$$• $N_s$: 동기 속도 $[\mathrm{rpm}]$• $f$: 주파수 $[\mathrm{Hz}]$• $P$: 극수• $N$: 회전자 속도 $[\mathrm{rpm}]$• $s$: 슬립 정답 2
학습정보 전기기능사 > 유도기 > 3상 유도기 > 2차 전류 난이도 상 빈출도 하 정답률 35% 회독수 : X / X / O 체크 유도 전동기의 2차에 있어 $E_2$가 $127\,[\mathrm{V}]$, $r_2$가 $0.03\,[\Omega]$, $x_2$가 $0.05\,[\Omega]$, $s$가 $5\,[\%]$로 운전하고 있다. 이 전동기의 2차 전류 $I_2$는?(단, $s$는 슬립, $x_2$는 2차 권선 1상의 누설 리액턴스, $r_2$는 2차 권선 1상의 저항, $E_2$는 2차 권선 1상의 유기기전력이다.) 1 약 $201\,[\mathrm{A}]$ 2 약 $211\,[\mathrm{A}]$ 3 약 $221\,[\mathrm{A}]$ 4 약 $231\,[\mathrm{A}]$
해설 유도 전동기의 2차 전류$$I_2=\dfrac{127}{\sqrt{\left(\dfrac{0.03}{0.05}\right)^2+0.05^2}}=\dfrac{127}{\sqrt{0.36+0.0025}}=\dfrac{127}{\sqrt{0.3625}}\approx\dfrac{127}{0.602}\approx 210.96\,[\mathrm{A}]$$ 독끝 학습 Point 유도 전동기의 2차 전류$$I_2=\dfrac{sE_2}{\sqrt{r_2^2+(sx_2)^2}}=\dfrac{E_2}{\sqrt{\left(\dfrac{r_2}{s}\right)^2+x_2^2}}\,[\mathrm{A}]$$• $E_2$: 2차 유기 기전력 $[\mathrm{V}]$• $r_2$: 2차 권선저항 $[\Omega]$• $x_2$: 2차 리액턴스 $[\Omega]$• $s$: 슬립 정답 2
학습정보 전기기능사 > 전선로 > 가공전선로 > 지지물의 규격 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 고압 가공전선로의 지지물로 철탑을 사용하는 경우 경간은 몇 $[\mathrm{m}]$ 이하로 제한하는가? 1 $150$ 2 $300$ 3 $500$ 4 $600$
해설 전선로의 지지물 종류에 따라 전선이 처지지 않고 안전하게 유지될 수 있는 지지물 간의 거리(경간)가 규정되어 있다. 철탑은 강도가 가장 높아 경간을 가장 길게 할 수 있으며, 일반 경간은 $600\,[\mathrm{m}]$ 이하로 제한한다. 독끝 학습 Point 지지물 종류별 보안공사 경간 비교$\textbf{지지물의 종류}$$\textbf{일반 경간}$$\textbf{보안공사 경간}$$\text{A종(목주, 철주, 철근 콘크리트주)}$$150\,[\mathrm{m}]$$100\,[\mathrm{m}]$$\text{B종(철주, 철근 콘크리트주)}$$250\,[\mathrm{m}]$$150\,[\mathrm{m}]$$\text{철탑}$$600\,[\mathrm{m}]$$400\,[\mathrm{m}]$ 정답 4
학습정보 전기기능사 > 옥내배선 공사 > 전선관 시스템 > 금속관 공사 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 금속관 구부리기에 있어 관의 굴곡이 3개소가 넘거나 관의 길이가 $30\,[\mathrm{m}]$를 초과하는 경우 적용하는 것은? 1 커플링 2 풀박스 3 로크너트 4 링 리듀서
해설 전선관의 굴곡이 많거나 길이가 너무 길면 마찰력이 커져 전선을 넣기(입선) 힘들어 전선 피복이 손상될 수 있다. 따라서 중간에 전선을 당기거나 접속 점검을 쉽게 하기 위해 풀박스(Pull Box)를 설치해야 한다. 오답분석 ① 짧은 금속관 두 개를 연결하여 길이를 연장할 때 사용한다.③ 박스에 관을 고정할 때 사용하는 너트이다.④ 구멍 지름이 관 지름보다 클 때 사용하는 보조 부속이다. 정답 2
학습정보 전기기능사 > 전기사용장소 > 저압 옥내배선의 시설 > 전선의 굵기 및 종류 난이도 하 빈출도 하 정답률 35% 회독수 : X / X / O 체크 옥내 배선 공사할 때 연동선을 사용할 경우 전선의 최소 굵기 $[\mathrm{mm}^2]$는? 1 $1.5$ 2 $2.5$ 3 $4$ 4 $6$
해설 저압 옥내배선의 전선은 기계적 강도를 확보하기 위해 단면적 $2.5\,[\mathrm{mm}^2]$ 이상의 연동선(또는 이와 동등 이상의 세기·굵기)을 사용하는 것이 원칙이다. 정답 2
학습정보 전기기능사 > 전선 및 배선재료 > 전선의 종류와 구조 > 단선과 연선 난이도 중 빈출도 중 정답률 35% 회독수 : X / X / O 체크 연선 결정에 있어서 중심 소선을 뺀 층수가 3층이다. 전체 소선수는? 1 $91$ 2 $61$ 3 $37$ 4 $19$

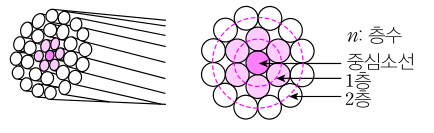

해설 $N=3\times 3(3+1)+1=3\times 12+1=37$가닥이다. 오답분석 ① 5층일 때의 소선수이다.② 4층일 때의 소선수이다.④ 2층일 때의 소선수이다. 독끝 학습 Point 연선의 총 소선수$$N=3n(n+1)+1$$• $n$: 층수 정답 3
학습정보 전기기능사 > 접지·보호·절연 > 접지극 및 접지도체 > 접지극 시설기준 난이도 하 빈출도 중 정답률 35% 회독수 : X / X / O 체크 접지전극의 매설 깊이는 몇 $[\mathrm{m}]$ 이상인가? 1 $0.6$ 2 $0.65$ 3 $0.7$ 4 $0.75$
해설 접지전극은 지표면 근처의 온도 변화(동결)나 물리적 충격, 가스 등의 영향을 피하여 안정된 접지 저항값을 유지하기 위해 지하 $0.75\,[\mathrm{m}]$($75\,[\mathrm{cm}]$) 이상 깊게 묻어야 한다. 오답분석 ① 지중 전선로의 직매식 매설 깊이(중량물 압력 없을 때) 기준과 혼동하기 쉽다.②③ 규정된 깊이인 $0.75\,[\mathrm{m}]$보다 얕아 부적합하다. 정답 4
학습정보 전기기능사 > 전선 및 배선재료 > 배선재료와 공구 > 공구 및 접속 기구 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 금속관 절단구에 대한 다듬기에 쓰이는 공구는? 1 리머 2 홀소우 3 프레셔 툴 4 파이프렌치
해설 금속관을 톱이나 커터로 자르면 안쪽 면에 날카로운 거스러미가 생긴다. 전선 입선 시 피복 손상을 막기 위해 이를 매끄럽게 다듬는 공구가 리머이다. 오답분석 ② 드릴에 부착하여 철판이나 캐비닛에 큰 구멍을 뚫을 때 사용한다.③ 단자 압착 공구이다.④ 금속관을 돌려 조이거나 풀 때 사용하는 공구이다. 정답 1
학습정보 전기기능사 > 옥내배선 공사 > 전선관 시스템 > 합성수지관 공사 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 합성수지관을 새들 등으로 지지하는 경우 지지점 간의 거리는 몇 $[\mathrm{m}]$ 이하인가? 1 $1.5$ 2 $2.0$ 3 $2.5$ 4 $3.0$
해설 배관을 고정하는 새들의 간격은 관의 재질에 따라 다르다. 합성수지관은 금속관에 비해 열에 약하고 잘 처지므로 지지 간격을 $1.5\,[\mathrm{m}]$ 이하로 좁게 해야 한다. 독끝 학습 Point 공사종류별 지지점 간 거리$\textbf{공사}$$\textbf{거리}$$\text{합성수지관}$$1.5\,[\mathrm{m}]\ \text{이하}$$\text{금속관}$$2\,[\mathrm{m}]\ \text{이하}$$\text{가요전선관}$$1\,[\mathrm{m}]\ \text{이하}$$\text{금속몰드}$$1.5\,[\mathrm{m}]\ \text{이하}$$\text{라이팅덕트}$$2\,[\mathrm{m}]\ \text{이하}$$\text{케이블}$$2\,[\mathrm{m}]\ (\text{수직}\ 6\,[\mathrm{m}])$$\text{캡타이어케이블}$$1\,[\mathrm{m}]$$\text{금속·버스덕트}$$3\,[\mathrm{m}]\ (\text{수직}\ 6\,[\mathrm{m}])$$\text{애자(윗·옆면)}$$2\,[\mathrm{m}]$ 정답 1
학습정보 전기기능사 > 수전설비 > 개폐 및 차단장치 > 교류 차단기 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 교류 차단기에 포함되지 않는 것은? 1 GCB 2 HSCB 3 VCB 4 ABB
해설 HSCB는 고속도 차단기로, 주로 직류(DC) 전철 변전소 등에서 사고 전류를 극히 짧은 시간에 차단하기 위해 사용한다. 이는 교류 차단기에 포함되지 않는다. 오답분석 ① GCB: 가스 차단기③ VCB: 진공 차단기④ ABB: 공기 차단기 정답 2
학습정보 전기기능사 > 전선 및 배선재료 > 전선 접속법 > 동전선 접속법 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 옥내배선 공사 작업 중 접속함에 쥐꼬리 접속을 할 때 필요한 것은? 1 커플링 2 와이어 커넥터 3 로크너트 4 부싱
해설 정크션 박스 내에서 전선을 간편하고 안전하게 접속(쥐꼬리 접속)하기 위해 와이어 커넥터를 주로 사용한다. 전선의 끝을 꼬아 커넥터 내부에 넣고 돌려 고정하는 방식이다. 오답분석 ① 짧은 금속관 두 개를 연결하여 길이를 연장할 때 사용한다.③ 금속관을 아웃렛박스 등에 고정할 때 풀리지 않도록 조여주는 너트이다.④ 전선의 피복이 손상되는 것을 방지하기 위해 관 끝에 끼우는 부속품이다. 정답 2
학습정보 전기기능사 > 옥내배선 공사 > 전선관 시스템 > 가요전선관 공사 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 관을 시설하고 제거하는 것이 자유롭고 점검 가능한 은폐 장소에서 가요전선관을 구부리는 경우 곡률반지름은 2종 가요전선관 안지름의 몇 배 이상으로 하여야 하는가? 1 $10$ 2 $9$ 3 $6$ 4 $3$

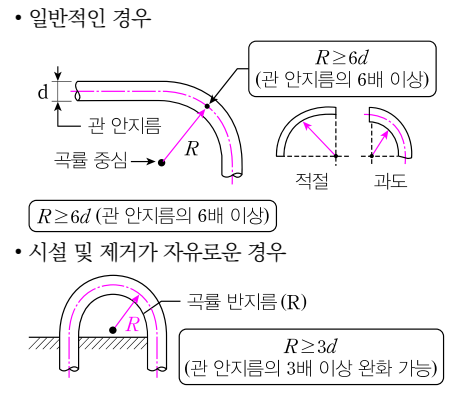

해설 가요전선관 공사 시 관을 구부릴 때, 내부 전선의 손상과 관의 변형을 방지하기 위해 굴곡반지름은 관 안지름의 $6$배 이상으로 규정하고 있다.다만, 가요전선관의 시설과 제거가 자유롭거나, 특수한 경우(점검 가능한 은폐 장소 등)에는 $3$배까지 완화가 가능하다. 오답분석 ③ 가요전선관의 시설과 제거가 부자유하거나 점검이 불가능한 경우에 해당한다. 정답 4
학습정보 전기기능사 > 전선 및 배선재료 > 전선의 종류와 구조 > 전선의 종류 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 옥외용 비닐절연전선의 약호는? 1 OW 2 DV 3 NR 4 FTC
해설 옥외용 비닐 절연 전선의 약호는 OW 이다. 오답분석 ② DV: 인입용 비닐 절연 전선③ NR: $450/750\,[\mathrm{V}]$ 일반용 단심 비닐 절연 전선 정답 1
학습정보 전기기능사 > 옥내배선 공사 > 전선관 시스템 > 합성수지관 공사 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 경질 비닐 전선관 1본의 표준 길이 $[\mathrm{m}]$는? 1 $3$ 2 $3.6$ 3 $4$ 4 $5.5$
해설 경질 비닐 전선관(PVC관) 1본의 표준길이는 $4\,[\mathrm{m}]$이다. 독끝 학습 Point 전선관의 표준 길이• 경질 비닐 전선관: $4\,[\mathrm{m}]$• 금속관: $3.66\,[\mathrm{m}]$ 정답 3
학습정보 전기기능사 > 전선로 > 가공전선로 > 지지선 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 토지의 상황이나 기타 사유로 인하여 보통지선을 시설할 수 없을 때 전주와 전주 간 또는 전주와 지주 간에 시설할 수 있는 지선은? 1 보통지선 2 수평지선 3 Y지선 4 궁지선
해설 토지의 상황 등으로 인해 직접 지선을 칠 수 없을 때, 지지물과 다른 지주(또는 지지물) 사이에 수평으로 시설하는 지선을 수평지선이라고 한다. 오답분석 ① 보통지선: 전주에서 비스듬히 땅으로 내려와 지선 근가에 직접 고정하는 가장 일반적인 형태이다.③ Y지선: 지선의 윗부분이 'Y'자 형태로 갈라져 두 지점을 지지하는 방식이다. 주로 지지물 상단의 장력이 두 방향으로 분산될 때 사용한다.④ 궁지선: 지선을 설치할 장소가 매우 협소한 경우, 전주 자체에 활 모양의 보강재를 설치하여 강도를 높이는 방식이다. 정답 2
학습정보 전기기능사 > 전선 및 배선재료 > 배선재료와 공구 > 공구 및 접속 기구 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 금속관에 나사를 내기 위한 공구는? 1 오스터 2 토치램프 3 펜치 4 유압식 벤더
해설 금속 전선관 공사에서 관의 끝에 나사 산을 만들기 위해 사용하는 공구는 오스터이다. 오답분석 ② 합성수지관(PVC관)을 가열하여 구부릴 때 사용한다.③ 전선을 절단하거나 구부릴 때 사용하는 기본 공구이다.④ 굵은 금속관을 기계적인 힘으로 구부릴 때 사용한다. 정답 1
학습정보 전기기능사 > 전기사용장소 > 저압 옥내배선의 시설 > 전선의 굵기 및 종류 난이도 하 빈출도 상 정답률 35% 회독수 : X / X / O 체크 진열장 안에 $400\,[\mathrm{V}]$ 이하인 저압 옥내배선 시 외부에서 보기 쉬운 곳에 사용하는 전선은 단면적이 몇 $[\mathrm{mm^2}]$ 이상의 코드 또는 캡타이어 케이블이어야 하는가? 1 $0.75\,[\mathrm{mm^2}]$ 2 $1.25\,[\mathrm{mm^2}]$ 3 $2\,[\mathrm{mm^2}]$ 4 $3.5\,[\mathrm{mm^2}]$
학습정보 전기기능사 > 수전설비 > 개폐 및 차단장치 > 인입 개폐기 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 변압기의 보호 및 개폐를 위해 사용되는 특고압 컷아웃 스위치는 변압기 용량의 몇 $[\mathrm{kVA}]$ 이하에 사용되는가? 1 $100\,[\mathrm{kVA}]$ 2 $200\,[\mathrm{kVA}]$ 3 $300\,[\mathrm{kVA}]$ 4 $400\,[\mathrm{kVA}]$
학습정보 전기기능사 > 전선 및 배선재료 > 배선재료와 공구 > 측정 기구 난이도 하 빈출도 중 정답률 35% 회독수 : X / X / O 체크 네온 검전기를 사용하는 목적은? 1 주파수 측정 2 충전 유무조사 3 전류 측정 4 조도를 조사
해설 네온 검전기는 전로에 전기가 흐르고 있는지(충전 여부)를 판별하기 위해 사용하는 공구이다. 내부의 네온관이 빛나는 것을 통해 전압의 존재를 확인하며, 주로 저압 전로의 충전 유무 조사에 사용된다. 정답 2
학습정보 전기기능사 > 수전설비 > 수전설비 계산 > 수용 지표 난이도 중 빈출도 하 정답률 35% 회독수 : X / X / O 체크 설비용량 $600\,[\mathrm{kW}]$, 부등률 $1.2$, 수용률 $0.6$ 일 때 합성 최대전력 $[\mathrm{kW}]$은? 1 $240\,[\mathrm{kW}]$ 2 $300\,[\mathrm{kW}]$ 3 $432\,[\mathrm{kW}]$ 4 $833\,[\mathrm{kW}]$
해설 각 부하의 최대 전력 합계를 구하면 다음과 같다.$P=600\times 0.6=360\,[\mathrm{kW}]$합성 최대 전력은 다음과 같다.$$\dfrac{360}{1.2}=300\,[\mathrm{kW}]$$ 정답 2
학습정보 전기기능사 > 전기사용장소 > 위험 장소 > 부식성 가스 등이 있는 장소 난이도 중 빈출도 상 정답률 35% 회독수 : X / X / O 체크 부식성 가스 등이 있는 장소에 시설할 수 없는 배선은? 1 애자사용 배선 2 제1종 금속제 가요전선관 배선 3 케이블 배선 4 캡타이어 케이블 배선
학습정보 전기기능사 > 옥내배선 공사 > 기타 공사 > 케이블 공사 난이도 상 빈출도 중 정답률 35% 회독수 : X / X / O 체크 케이블을 구부리는 경우는 피복이 손상되지 않도록 하고 그 굴곡부의 곡률반경은 원칙적으로 케이블이 단심인 경우 완성품 외경의 몇 배 이상이어야 하는가? 1 $4$ 2 $6$ 3 $8$ 4 $10$
해설 일반적인 케이블(다심)의 굴곡 반지름은 케이블 바깥지름의 $6$배 이상으로 시공해야 한다. 만약 단심 케이블을 사용하는 경우에는 더욱 완만한 곡률이 요구되어 바깥지름의 $8$배 이상을 적용한다. 정답 3
